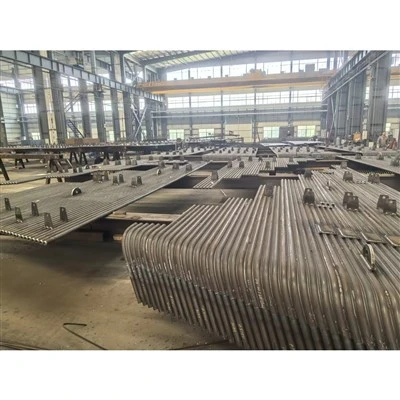

پیش گرم کن هوا مبدل حرارتی باندل لوله

1: پیش گرم کن هوا مبدل حرارتی باندل لوله



1. تعریف محصول


پیشگرمکن هوای صنعتی یک دستگاه سطح گرمای دم{0} حیاتی است که در بویلرهای CFB ادغام شده است. این دستگاه که در پایین دست اکونومایزر قرار دارد، گرمای اتلاف گازهای دودکش خروجی را برای پیش گرم کردن هوای احتراق اولیه و ثانویه بازیابی می کند و بازده حرارتی کلی را به حداکثر می رساند و مصرف سوخت را کاهش می دهد.



2. فرآیند تولید محصول


1): آماده‌سازی مواد خام: صفحات فولاد کربن با درجه بالا و لوله‌های آلیاژی مقاوم در برابر خوردگی-با استفاده از تجهیزات لیزر CNC خودکار بررسی و برش دقیق می‌شوند.

2): شکل‌دهی لوله و صفحه: لوله‌ها به صورت سرد- کشیده شده و تا شعاع دقیق خم می‌شوند، در حالی که پانل‌های پوشش پانچ شده و برای مونتاژ مدولار شکل می‌گیرند.

3): جوشکاری و مونتاژ: جوشکاری رباتیک دسته‌های لوله را به صفحات هدر محکم می‌کند و از یکپارچگی ساختاری-در شرایط تنش حرارتی مطمئن می‌شود.

4): تست و پوشش: واحدها تحت آزمایش فشار هیدرواستاتیک و سندبلاست ضد خوردگی و سپس پوشش صنعتی با دمای بالا قبل از بسته بندی صادراتی قرار می گیرند.



3. برنامه های کاربردی محصول


1): یکپارچه سازی دیگ CFB: در مجرای دودکش دم قرار دارد تا گرمای باقیمانده از گازهای خروجی را قبل از ورود به فیلتر کیسه ای جذب کند.

2): نیروگاه های حرارتی: دمای هوای احتراق را برای تثبیت اشتعال و افزایش راندمان احتراق در دیگهای بخار افزایش می دهد.

3): تولید بخار صنعتی: مستقر در کارخانه‌های تولید سنگین و{1}}تولید مشترک با استفاده از زغال‌سنگ، زیست توده یا احتراق چند سوختی.



4. مزایای محصول


1): راندمان حرارتی بالا: بازیابی گرمای هدر رفته از گازهای دودکش را به حداکثر می رساند و هزینه های عملیاتی کارخانه و سوخت را به میزان قابل توجهی کاهش می دهد.

2): نشت قوی-طراحی اثبات: جوشکاری رباتیک دقیق و آزمایش هیدرواستاتیک دقیق، نشت صفر را بین جریان گاز و هوا تضمین می کند.

3): مقاومت در برابر خوردگی: مواد آلیاژی درجه یک و پوشش‌های محافظ در برابر گوگرد تهاجمی و خوردگی نقطه شبنم اسیدی با دمای پایین مقاومت می‌کنند.

4): دینامیک جریان بهینه: چیدمان ساده لوله ها افت فشار را به حداقل می رساند در حالی که ضرایب انتقال حرارت بالا را حفظ می کند.

5): مقاوم سازی بدون درز: ابعاد مدولار با چیدمان استاندارد دیگ بخار CFB برای نصب سریع در سایت و حداقل زمان خرابی مطابقت دارد.







2: پارامترها



1. مشخصات فنی و ویژگی های محصول



دسته صفت	جزئیات مشخصات فنی
نام محصول	پیش گرمکن هوا بویلر CFB (لوله ای / نوع صفحه ای)
عملکرد تجهیزات	بازیابی حرارت گاز دودکش و پیش گرمایش هوای احتراق
اجزای اصلی	بسته های لوله، ورق های لوله، پوشش، اتصالات انبساط
سفارشی سازی	ساخته شده-به-بر اساس ظرفیت دیگ بخار و مشخصات طراحی
استانداردهای انطباق	دارای گواهینامه ASME، ISO9001، GB/T، CE





2. پارامترهای اصلی:



دمای ورودی گاز دودکش	300 درجه - 450 درجه
دمای ورودی هوا	20 درجه - 60 درجه
فشار طراحی	حداکثر 2.5 مگاپاسکال (گزینه های فشار مثبت/منفی)
نرخ انتقال حرارت	88٪ - 94٪ اثر حرارتی
مواد لوله	فولاد کورتن، 20#، فولاد ND، فولاد ضد زنگ











3: مزایای کارخانه ما



1. طراحی پیشرفته حرارتی و مهندسی بهینه سازی تضمین می کند که پیش گرمکن های هوای ما حداکثر بازیابی گرما و اثربخشی حرارتی عالی را برای دیگهای صنعتی ارائه می دهند.


2. مواد مقاوم در برابر خوردگی{1}}و بازرسی های دقیق جوش به طور موثر از خوردگی نقطه شبنم اسیدی جلوگیری می کند و قابلیت اطمینان عملیاتی طولانی مدت را تضمین می کند.


3. ساختارهای مدولار مهندسی شده دقیق-و تلورانس های تولیدی دقیق، بهسازی سریع سایت، ادغام مجرای بدون درز و کاهش زمان خرابی را تسهیل می کند.


4. کنترل کیفی چند مرحله‌ای جامع، از جمله آزمایش هیدرواستاتیک دقیق و بررسی غیرمخرب، عملکرد 100% ضد نشت- را تحت فشارهای شدید تضمین می‌کند.


5. راه حل های مهندسی کاملاً قابل تنظیم متناسب با مشخصات دقیق طراحی مشتری و انواع سوخت متنوع، بازگشت سرمایه را به حداکثر می رساند.





4: سوالات متداول



Q1: چگونه پیش گرمکن هوا در سیستم دیگ بخار CFB نشان داده شده در نمودار ادغام می شود؟

A: در گذرگاه دم پایین دست اکونومایزر و بالادست جمع کننده غبار کیسه قرار دارد و گرما را از گاز دودکش بازیابی می کند تا هوای احتراق ورودی را پیش گرم کند.


Q2: چه موادی برای جلوگیری از خوردگی در دمای پایین-در این بخش انتخاب شده است؟

پاسخ: ما معمولاً از مواد مقاوم در برابر خوردگی- مانند فولاد کورتن (فولاد هوازدگی) یا فولاد ND برای مقاومت در برابر تراکم اسید سولفوریک در انتهای سرد پیش گرم کن استفاده می‌کنیم.


Q3: آیا می توانید بسته های پیش گرم کن جایگزین را بر اساس نقشه های کارخانه موجود ما بسازید؟

ج: بله. ما در ساخت سفارشی تطبیق پارامترهای دقیق ابعاد و عملکرد از نقشه های مهندسی مشتری یا الگوهای فیزیکی تخصص داریم.


Q4: زمان تولید استاندارد برای یک واحد پیش گرمکن هوا چقدر است؟

پاسخ: تولید استاندارد بسته به در دسترس بودن مواد خام، مشخصات لوله و حجم سفارش، تقریباً 5 تا 9 هفته طول می کشد.


Q5: چه تست کیفیت قبل از تحویل انجام می شود؟

A: همه واحدها تحت کنترل کیفیت دقیق، از جمله بررسی ابعاد، طیف سنجی مواد خام، بازرسی 100٪ درز جوش (NDE) و آزمایش فشار هیدرواستاتیک قبل از حمل و نقل قرار می گیرند.
