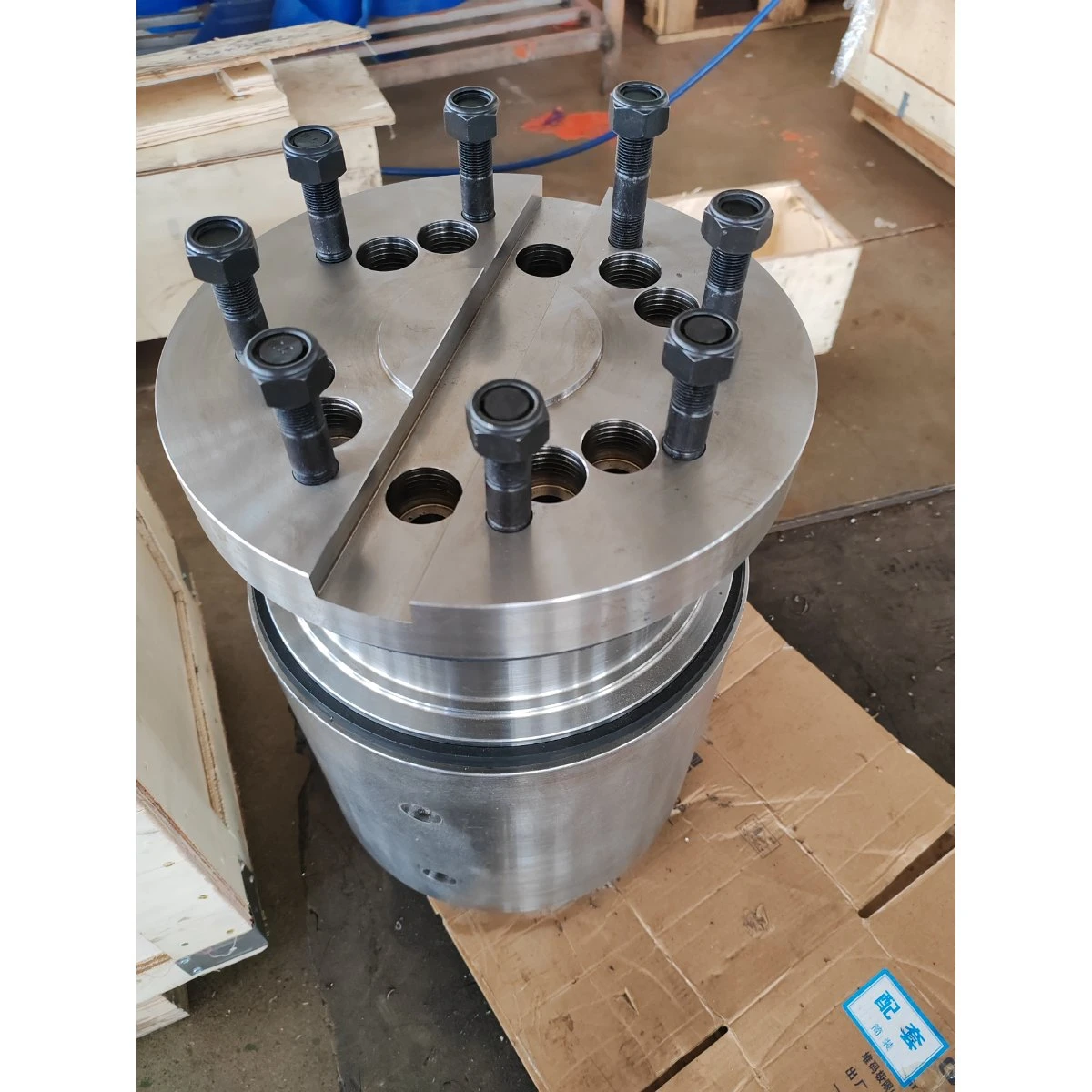

کوپلینگ میل نورد

1: تعریف محصول و اصل کار



تعریف: یک کوپلینگ نورد تخصصی به عنوان یک پیوند انتقال مکانیکی با گشتاور بالا عمل می کند که دوک های درایو را به رول های آسیاب نورد متصل می کند، که دقیقاً برای خطوط فرآوری فلزات سنگین- طراحی شده است.



انتقال گشتاور: با انتقال نیروی چرخشی از منبع درایو از طریق توپی‌های به هم پیوسته، فلنج‌ها، و{0}}لغزنده‌های استحکام بالا در شرایط بار-مداوم عمل می‌کند.



جبران ناهماهنگی: ناهماهنگی محوری، شعاعی و زاویه‌ای اجتناب‌ناپذیر در عملیات نورد دینامیکی را از طریق اجزای لغزشی داخلی و هندسه قوی خود در بر می‌گیرد.





2: پارامترهای اصلی و شاخص های عملکرد مکانیکی



صفت	مشخصات / پاسخ عملکرد
نوع محصول	کوپلینگ میل نورد
مدل / نقشه شماره	فایل های طراحی OEM مشتری
مواد اولیه	فولاد آلیاژی 42CrMo4 / C40E / فولاد فورج شده
قطر بیرونی اسمی	305 میلی متر
طول کل	430 میلی متر
حداکثر ظرفیت گشتاور	برای کارخانه های نورد صنعتی سنگین طراحی شده است
تناسب شفت / تحمل ها	سوراخ های دقیق، استاندارد بین المللی
نمرات بست	پیچ‌های سر-8.8 و 12.9 با استحکام بالا
سیستم آب بندی	V{0}}درزگیرهای لبه چرخشی حلقه ای (VL300) با نوک سینه های گریس R1/4 اینچی
درمان سطحی	روکش روغن ضد زنگ، آسیاب دقیق و حرارت-



ترکیب مواد (لایحه مواد و شیمی)



نام مؤلفه	استاندارد مواد	ترکیب شیمیایی اصلی (%)	عملکرد / نقش
آستین / فلنج / بوش / دمپایی	42CrMo4 (EN 10083)	C: 0.38-0.45، Cr: 0.90-1.20، Mo: 0.15-0.30، منگنز: 0.60-0.90	استحکام کششی بالا، مقاومت در برابر سایش و استحکام خستگی تحت بارهای شوک سنگین.
آستین اسپیسر	فولاد C40E / 45#	C: 0.37-0.44، منگنز: 0.50-0.80، Si: 0.15-0.40	فاصله سازه ای، حفظ فاصله های محوری دقیق و استحکام.
بست و پیچ میخ	نمره 8.8، 12.9، 10.9	فولادهای آلیاژی با کوئنچ و تمپر تخصصی	ایمن کردن اتصالات مونتاژ{0}}با تنش بالا بدون برش.



3: مسائل و راه حل های رایج



مسئله 1: سایش زودرس سطح لغزنده به دلیل عدم روغن کاری.

راه حل: از نوک سینه های گریس R1/4 اینچی و مهر و موم حلقه V استفاده کنید تا یک فیلم روان کننده تمیز و مداوم در سرتاسر رابط های کشویی حفظ کنید.



مسئله 2: شل شدن بست تحت ارتعاش شدید چرخه ای.

راه‌حل: دنباله‌های سفت کردن الگوی متقاطع مورب دقیق-با گشتاور کالیبره‌شده، که توسط پیچ‌های پایه 12.9 درجه بالا و واشرهای فنری پشتیبانی می‌شوند، اعمال کنید.



مسئله 3: عدم تطابق تراز باعث تمرکز تنش موضعی می شود.

راه‌حل: دستورالعمل‌های مونتاژ را با استفاده از پرس اختصاصی-ابزار مناسب دنبال کنید و در حین نصب از موقعیت محوری شکاف صفر- اطمینان حاصل کنید.



4: جایگزینی برند و کاربردهای اصلی صنعتی



جایگزین‌ها: به‌عنوان یک جایگزین مستقیم-با کارایی بالا و مقرون به صرفه{1}} OEM برای کوپلینگ‌های آسیاب استاندارد اروپایی (مانند طرح‌های Danieli، SMS Demag، زیمنس VAI و غیره) عمل می‌کند.



کاربرد 1 (میل های نورد گرم/سرد): گیربکس های اصلی را به دوک های رول متصل می کند و قدرت چرخشی عظیمی را برای تغییر شکل صفحات و نوارهای فولادی منتقل می کند.



کاربرد 2 (ماشین‌های صاف‌کننده): مجموعه‌های غلتکی سنگین را برای از بین بردن انحنای صفحه فلزی تحت تماس مداوم فشار- هدایت می‌کند.



کاربرد 3 (درایوهای صنعتی سنگین): انتقال گشتاور{1} بالا را در خطوط تبدیل فلزات و تبدیل متالورژیکی که بارهای ضربه مکرر دارند مدیریت می کند.



5: فرآیند تولید و نکات کلیدی کنترل کیفیت



آهنگری و ماشینکاری خشن: فولاد با درجه بالا- 42CrMo4 تحت آهنگری دقیق و به دنبال آن تراشکاری خشن برای از بین بردن عیوب داخلی و ایجاد هندسه خالی انجام می شود.



عملیات حرارتی و فرز دقیق CNC: پالایش حرارتی کنترل‌شده چقرمگی هسته را به حداکثر می‌رساند، در حالی که ماشین‌کاری چند محوره CNC به تحمل‌های سخت در مسیرهای لغزنده داخلی دست می‌یابد.



بازرسی سفت و سخت و ضد زنگ-محافظت: اندازه‌گیری مختصات نهایی، ممیزی‌های ابعادی، و بازرسی‌های سطحی قبل از اعمال روغن سنگین ضد زنگ-و بسته‌بندی ایمن انجام می‌شود.





6: تضمین کیفیت



100٪ تأیید ابعاد و تحمل: هر سوراخ مهم، کلید، و وجه جفت گیری در برابر نقشه های مهندسی دقیق با استفاده از سنج های تأیید شده بازرسی می شود.



قابلیت ردیابی مواد: گواهی‌های آزمایش آسیاب کامل (MTCs) که ترکیب شیمیایی و خواص مکانیکی مواد خام 42CrMo4 را تأیید می‌کند.



لجستیک و بسته‌بندی محافظت‌شده: مهر و موم شده در جعبه‌های چوبی محکم و صادراتی-با پوشش‌های محافظ رطوبتی تخصصی-و پوشش‌های ضد زنگ.



7: سوالات متداول



Q1: آیا می توان این کوپلینگ صنعتی سفارشی را برای مطابقت با ابعاد خاص دوک آسیاب تغییر داد؟

پاسخ: بله، ما حفره‌های داخلی، راه‌های کلید و طول کلی را با توجه به نیازهای رابط کارخانه شما تنظیم می‌کنیم.



Q2: چه تعمیر و نگهداری در طول عملیات مورد نیاز است؟

A: پر کردن منظم گریس از طریق اتصالات گریس R1/4 اینچ و بازرسی دوره ای گشتاور بست، طول عمر عملیاتی را تضمین می کند.



Q3: چگونه قابلیت تعویض با مارک های تجهیزات اصلی را تضمین می کنید؟

پاسخ: قطعات به صورت معکوس{0}}مهندسی شده و کاملاً مطابق با مشخصات طراحی اصلی ساخته شده‌اند و از افت مستقیم- بدون تغییر تنظیمات درایو موجود اطمینان حاصل می‌کنند.



Q4: زمان تولید و تحویل استاندارد چیست؟

پاسخ: برنامه‌های تولید استاندارد تقریباً 6 تا 8 هفته اجرا می‌شوند که توسط گزارش‌های دقیق ردیابی تولید دو{2}}هفتگی ارائه شده به مشتریان پشتیبانی می‌شود.



8: با ما تماس بگیرید



آیا به دنبال یک شریک اتصال مکانیکی OEM یا کوپلینگ متالورژیکی مطمئن هستید؟ برای پشتیبانی فنی حرفه‌ای، قیمت‌های رقابتی و راه‌حل‌های تولیدی مناسب، همین امروز با تیم فروش مهندسی ما تماس بگیرید! با تشکر
