قطعات صنعتی فلزی ماشینکاری دقیق برنز صفحات آستر فلزی

قطعات صنعتی فلزی ماشینکاری دقیق برنز صفحات آستر فلزی





بشقاب آستر برنزیاجزای تماس لغزشی حیاتی هستند که از آلیاژهای برنز بر پایه مس- ساخته شده‌اند که عمدتاً در مکانیسم‌های لغزشی با بار-بالا، کم{2} تا{3}}متوسط ​​برای به حداقل رساندن اصطکاک، کاهش سایش، و محافظت از اجزای جفت شده در برابر ضربه و شکست زودرس مورد استفاده قرار می‌گیرند. آسترهای برنزی شامل بشقاب و بوته است. ترکیب مواد و طراحی ساختاری آنها برای برآوردن الزامات مهندسی مختلف، از جمله دمای شرایط کاری، نیروی بارگذاری، شرایط روانکاری و مقاومت در برابر خوردگی مهندسی شده است.



1. ترکیب مواد و نامگذاری آلیاژ



1.1 مقدمه سری مواد



ترکیبات آلیاژی مختلف برای برآوردن الزامات عملکرد طراحی شده اند. جدول مختصر زیر رایج ترین آلیاژهای برنز مورد استفاده برای آسترها، همراه با ترکیبات شیمیایی اصلی آنها (کسر جرمی، درصد) و کاربرد صنعتی آنها است:

نوع آلیاژ	تعیین صنعت (SAE/ASTM/DIN)	ترکیب شیمیایی کلیدی	مزایای اولیه
قلع برنز	SAE C90700 (CuSn10P)؛ DIN PB2	مس: 87.0-90.0٪، Sn: 10.0-11.5٪، P: 0.5-1.0٪، ناخالصی ها (Pb، Zn، Fe) کمتر یا مساوی 0.25٪	مقاومت در برابر سایش بالا، خواص لغزشی عالی و استحکام خستگی خوب
برنز قلع سرب	SAE C93200 (CuSn6Zn6Pb3)؛ SAE C93700 (CuPb20Sn5)	C93200: Cu≈85٪، Sn: 6-7٪، روی: 6-7٪، سرب: 2-3٪. C93700: Cu≈75٪، سرب: 20٪، Sn: 5٪	خود{0}}روغنکاری، ضد تشنج، مناسب برای روانکاری مرزی
آلومینیوم برنز	SAE C95400 (نیکل-آلومینیوم برنز)؛ DIN CuAl10Fe3	Cu≈83٪، Al: 9-11٪، Fe: 2-4٪، Ni: 3-5٪	مقاومت کششی / فشاری بالا، مقاومت در برابر خوردگی (آب دریا / مواد شیمیایی ملایم)، مقاومت در برابر حرارت
برنج با استحکام{{0}بالا	ZCuZn25Al6Fe3Mn4	مس≈60٪، روی: 25٪، Al: 6٪، آهن: 3٪، منگنز: 4٪	استحکام و چقرمگی برتر، مناسب برای -کاربردهای ساختاری بارهای سنگین

1.2 ویژگی های آستر برنزی.



مقاومت در برابر سایش و اصطکاک کم: مناسب برای حرکات کشویی، رفت و برگشتی و چرخشی

ظرفیت بار بالا: مقاومت فشاری 300-500 مگاپاسکال، ایده آل برای بارهای سنگین

خود-روغن‌کار: دارای سرب

مقاومت در برابر خوردگی: مقاوم در برابر آب، روغن، آب دریا، اسیدهای ضعیف و قلیاها

جذب شوک، کاهش صدا، و ضد تشنج: از سطوح ژورنال محافظت می کند

هدایت حرارتی عالی: اتلاف سریع گرما، مناسب برای عملیات مداوم



2. پیکربندی ساختاری و فرآیندهای ساخت



آسترهای برنزی از طریق فرآیندهای دقیق برای اطمینان از مواد عالی، دقت ابعادی و کیفیت سطح، با پیکربندی‌های ساختاری رایج متناسب با نیازهای کاربردی تولید می‌شوند:



آستین آستین: آستین های استوانه ای جامد (OD: 10-200 میلی متر، ID: 8-190 میلی متر، طول: 15-500 میلی متر)، ساخته شده با ریخته گری گریز از مرکز، ریخته گری شن و ماسه، یا اکستروژن، و به دنبال آن تراش، آسیاب، و تراش برای دستیابی به زبری سطح 0.8 میکرومتر کمتر از یا.

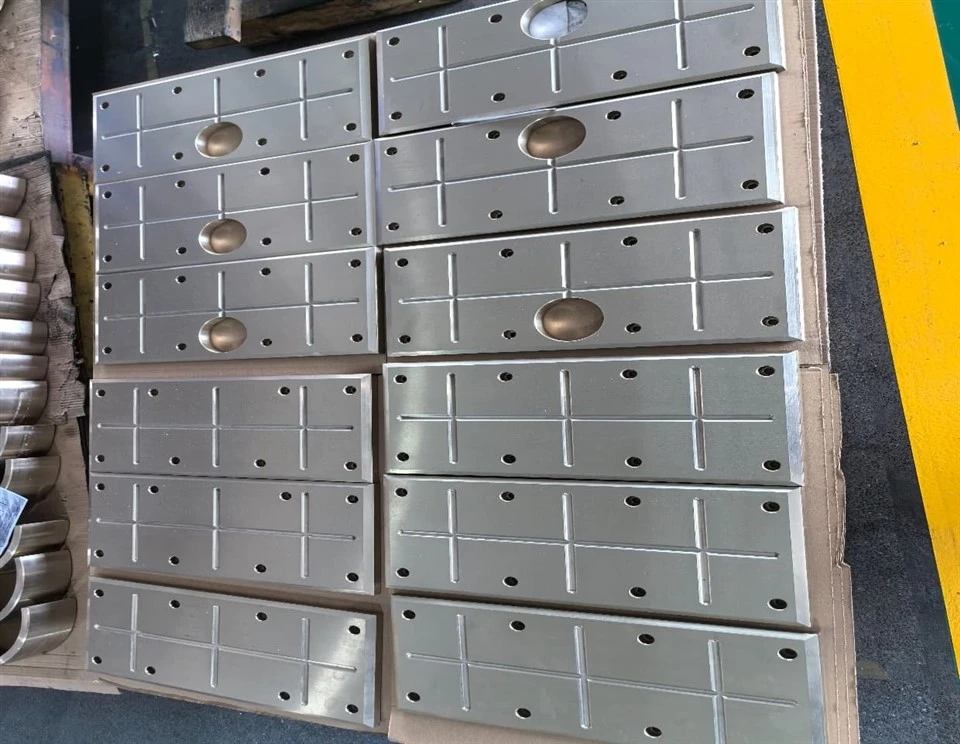

آسترهای بشقاب: آسترهای صفحه ای در ضخامت های مختلف، مورد استفاده در کاربردهای با بارهای سطحی. ضخامت: 3-200 میلی متر. تمام ابعاد قابل تنظیم است.



آستر بلبرینگ اسپلیت: طراحی دو-تکه برای نصب/حذف آسان، مورد استفاده در شفت‌های بزرگ-قطر (ID > 100 میلی‌متر) و بارهای سنگین{3} (مانند کارخانه‌های نورد فولادی، یاتاقان‌های میل لنگ موتور، و آسیاب‌های پرس هیدرولیک و غیره).



گرافیتی-آشترهای برنزی منبت کاری شده: شاخه‌های گرافیتی (قطر 3 تا 15 میلی‌متر) تعبیه‌شده در زمینه برنزی برای ارائه خود-روغنکاری در شرایط روانکاری{{3}رایگان یا کم{4}}روغن، کاهش اصطکاک و سایش در محیط‌های خشن.



آسترهای برنزی پشتیبان فولادی{{0}ساختار دو فلزی (پشت‌پوش فولادی + روکش برنز، ضخامت: 0.5–2.0 میلی‌متر)، ترکیبی از استحکام بالای فولاد با خواص تریبولوژیکی برنز، مناسب برای کاربردهای بارهای فوق‌العاده-سنگین{4} (بیشتر یا مساوی 500 مگاپاسکال).



3. کاربردهای مهندسی و ملاحظات عملیاتی



بشقاب آستر برنزیبه طور گسترده در ماشین آلات مهندسی، موتور و خودرو، هوا فضا، کشتیرانی و دریایی و صنایع قالب استفاده می شود. کاربردهای رایج به شرح زیر است.

سیلندرهای هیدرولیک: آسترهای میله پیستون، آسترهای سوراخ سیلندر (C93200، B505، C93700).

ماشین آلات قالب: بوش های راهنما، صفحات سایش لغزنده (CuSn10P، B101، C90700).

خودرو/موتور: یاتاقان های میل لنگ، یاتاقان های میله اتصال، راهنماهای سوپاپ؛

تجهیزات دریایی: آسترهای شفت عقب، یاتاقان های سکان، آسترهای پمپ آب دریا؛

ماشین آلات مهندسی: لاینرهای پین بیل مکانیکی، آسترهای محوری بوم جرثقیل (-برنجی با استحکام بالا، C95400)؛

تجهیزات متالورژی: یاتاقان های آسیاب نورد، آستر ماشین های ریخته گری پیوسته (B1032، CuAl10Fe3).

ملاحظات عملیاتی: آسترهای برنزی به روانکاری مناسب (روغن معدنی، گریس) برای به حداکثر رساندن عمر مفید نیاز دارند. برای محیط‌های با درجه حرارت بالا یا خورنده، آلومینیوم برنز یا برنز مقاوم در برابر خوردگی{1}}توصیه می‌شود. تلورانس ابعادی معمولاً در ISO H7-H8 برای قطر داخلی و h8-h9 برای قطر خارجی برای اطمینان از تناسب مناسب با اجزای جفت کنترل می شود.
